Класс I+II (класс В,С; класс 1+2) УЗИП Iimp =12,5 кА на полюс со сменными модулями

Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

Системысети

TN-S, TT

Вид защиты

L-N, N-PE

Защитные элементы

Мощный варистор и газонаполненный разрядник

Номинальное значениеперенапряжения

I_{imp(L-N/N-PE)} = 12.5 кА /50 кА

Устойчивость варистора

1 х 8/20: 100 кА

Корпус

Со сменными модулями

Соответствует

ГОСТ Р, МЭК 61643-11

Тип

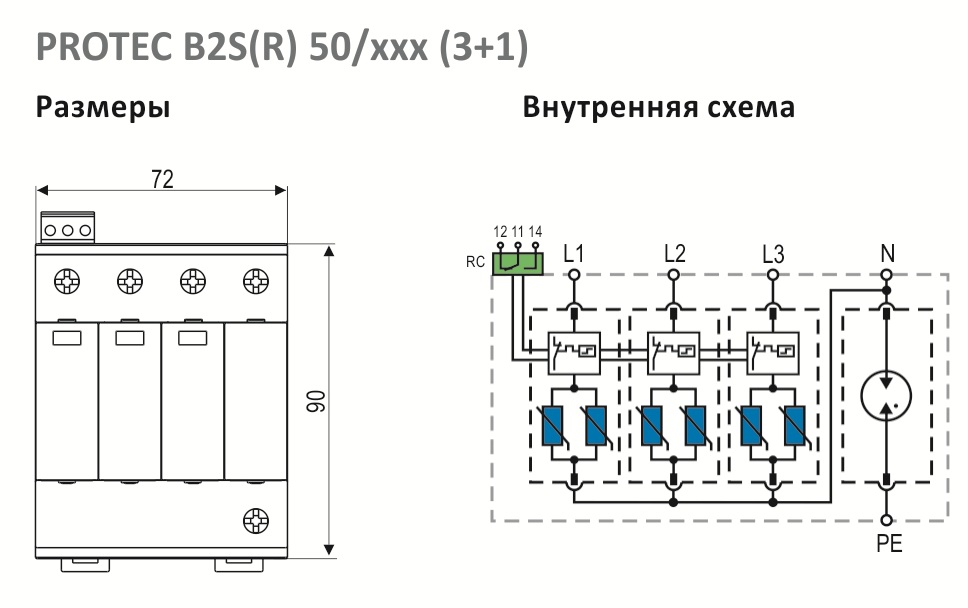

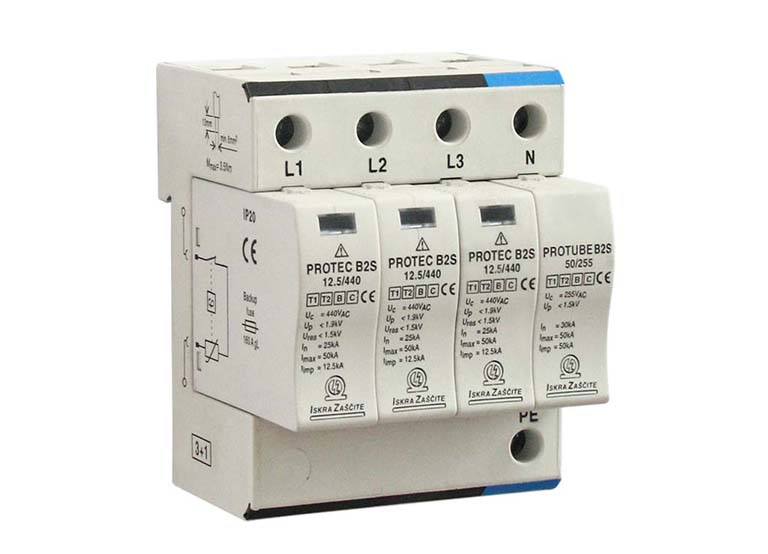

PROTECB2S(R) 50/xxx (3+1)

150

275

320

385

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

U_{c (L-N)}

150/200 В

275/350 В

320/420 В

385/500 В

440/580 В

U_{c (N-PE)}

255 В

Номинальный разрядный ток (8/20)

I_{n (L-N/N-PE)}

25 кА /30 кА

Максимальный разрядный ток (8/20)

I_{max(L-N/N-PE)}

60 кА /50 кА

Импульсный ток (10/350)

I_{imp(L-N/N-PE)}

12.5 кА /50 кА

Удельная энергия

W/R_(L-N/N-PE)

39 кДж/Ом / 2.5 МДж/Ом

Заряд

Q_(L-N/N-PE)

6.25 Ас /50 Ас

Уровень защиты напряжения

U_p(L-N)

<1.0 кВ

<1.4 кВ

<1.5 кВ

<1.7 кВ

<2.0 кВ

U_p(N-PE)

<1.7 кВ

Остаточное напряжение при Iimp

U_res(L-N)

<0.7 кВ

<1.0 кВ

<1.1 кВ

<1.4 кВ

<1.5 кВ

Остаточное напряжение при 5кА (8/20)

U_res(L-N)

<0.6 кВ

<0.9 кВ

<1.0 кВ

<1.3 кВ

<1.4 кВ

Способность гашения сопровождающего тока

I_f(N-PE)

100 ARMS

Время срабатывания

t_A(L-N/N-PE)

<25 нс/100 нс

Тепловая защита

_(L-N/N-PE)

ДА/ -

Предохранитель (если главный >250A)

_(L-N)

160 А gL

Устойчивость к токам короткого замыкания

I_SCCR(L-N)

25 кА/50 Hz

Механические характеристики

Вращающий момент винта

макс. 3.0 Нм

Диапазон температур

-40 ºC...+80 ºC

Сечение подключаемых проводников

одножильный – 35 мм² / многожильный – 25 мм²

Монтаж

внутри помещения на DIN рейке 35 мм

Класс защиты

IP 20

Материал корпуса

термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя

красный флажок

Дистанционная сигнализация (RC)

ДА

Питание контакта дистанционной сигнализации

AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников

макс. 1.5 мм²

Вращающий момент

0.25 Нм

Информация для заказа

Uc

150

275

320

385

440

PROTECB2S50/xxx (3+1)

506.067

506.068

506.069

506.070

506.071

Монтажные размеры

2 модуля согласно DIN 43880

Масса

498 г

578 г

642 г

690 г

698 г

PROTECB2S(R) 50/xxx (3+1) с контактами для дистанционной сигнализации

506.072

506.073

506.074

506.075

506.076

Монтажные размеры

2 модуля согласно DIN 43880

Масса

503 г

583 г

647 г

695 г

703 г

Размеры упаковки

109 х 76.5 х 78 мм

Упак./шт

3 шт.

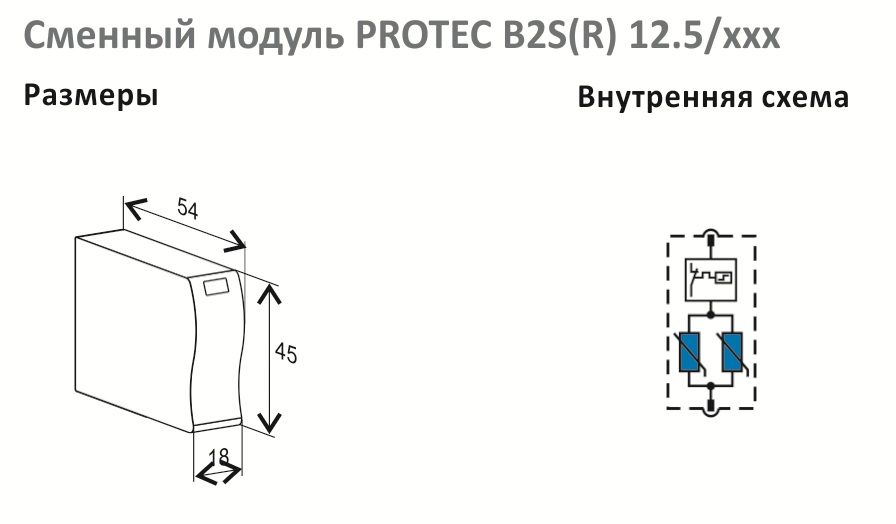

Сменный модульPROTECB2S(R) 12.5/xxx

506.001

506.002

506.003

506.004

506.005

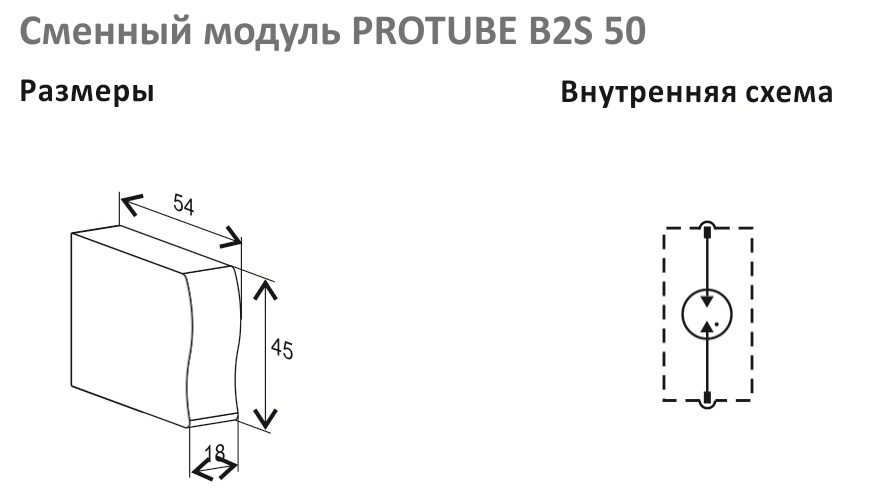

Сменный модульPROTUBEB2S50/255

506.006
