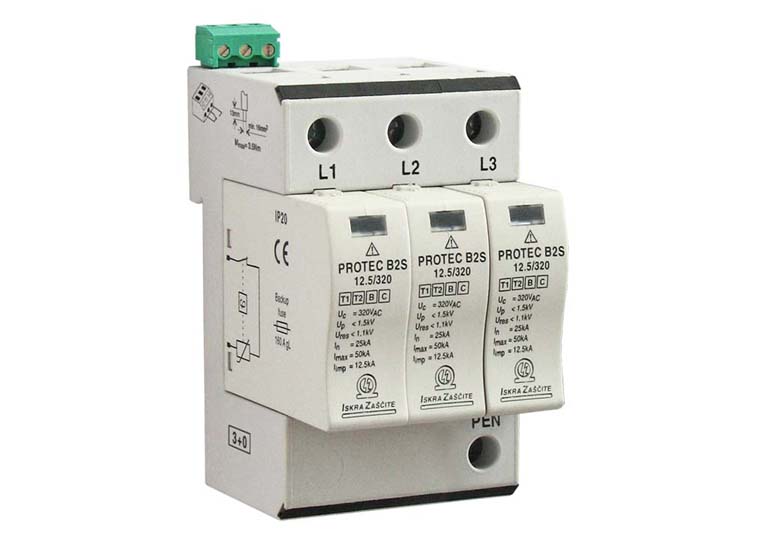

Класс I+II (класс В,С; класс 1+2) УЗИП Iimp =12,5 кА на полюс со сменными модулями

Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

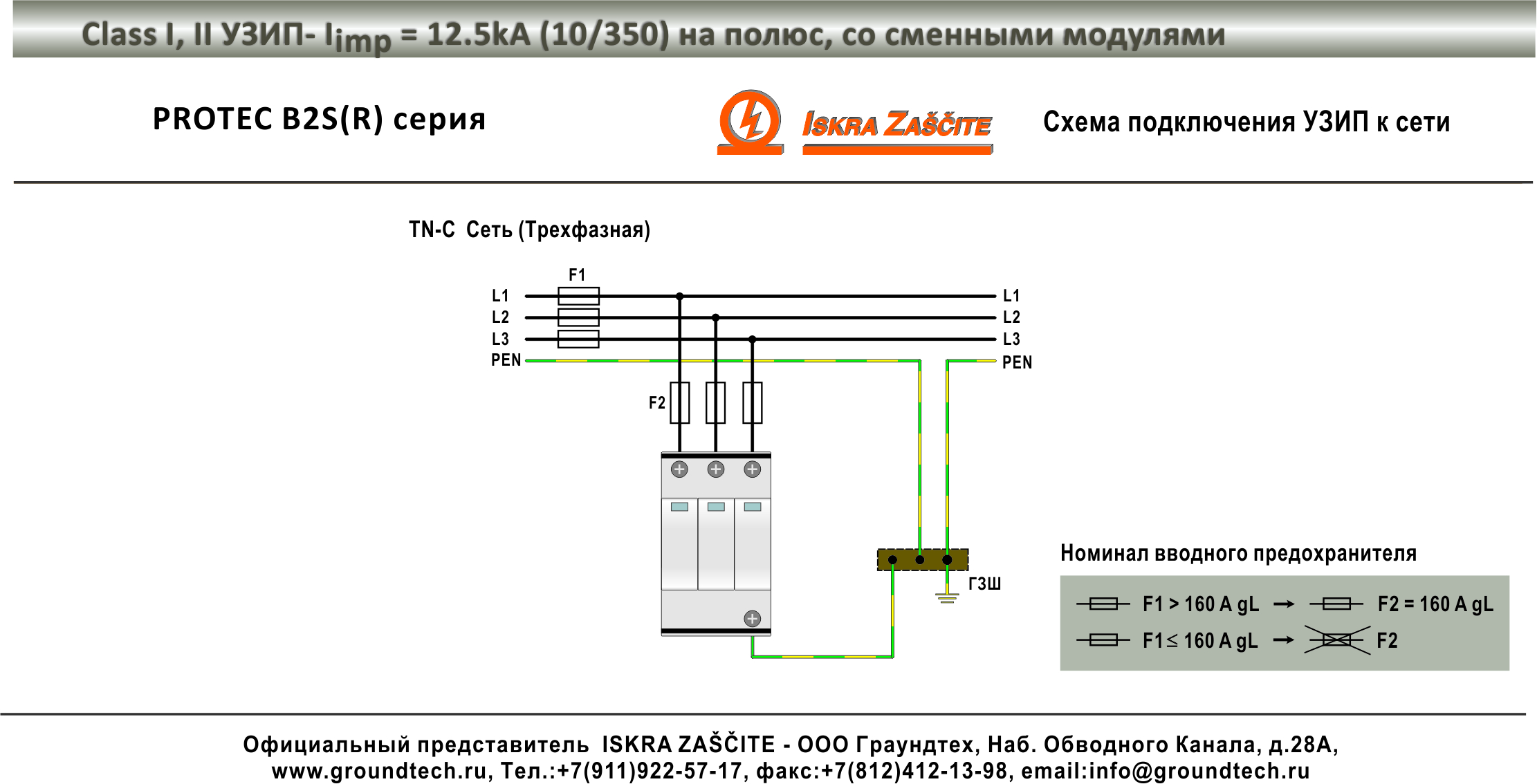

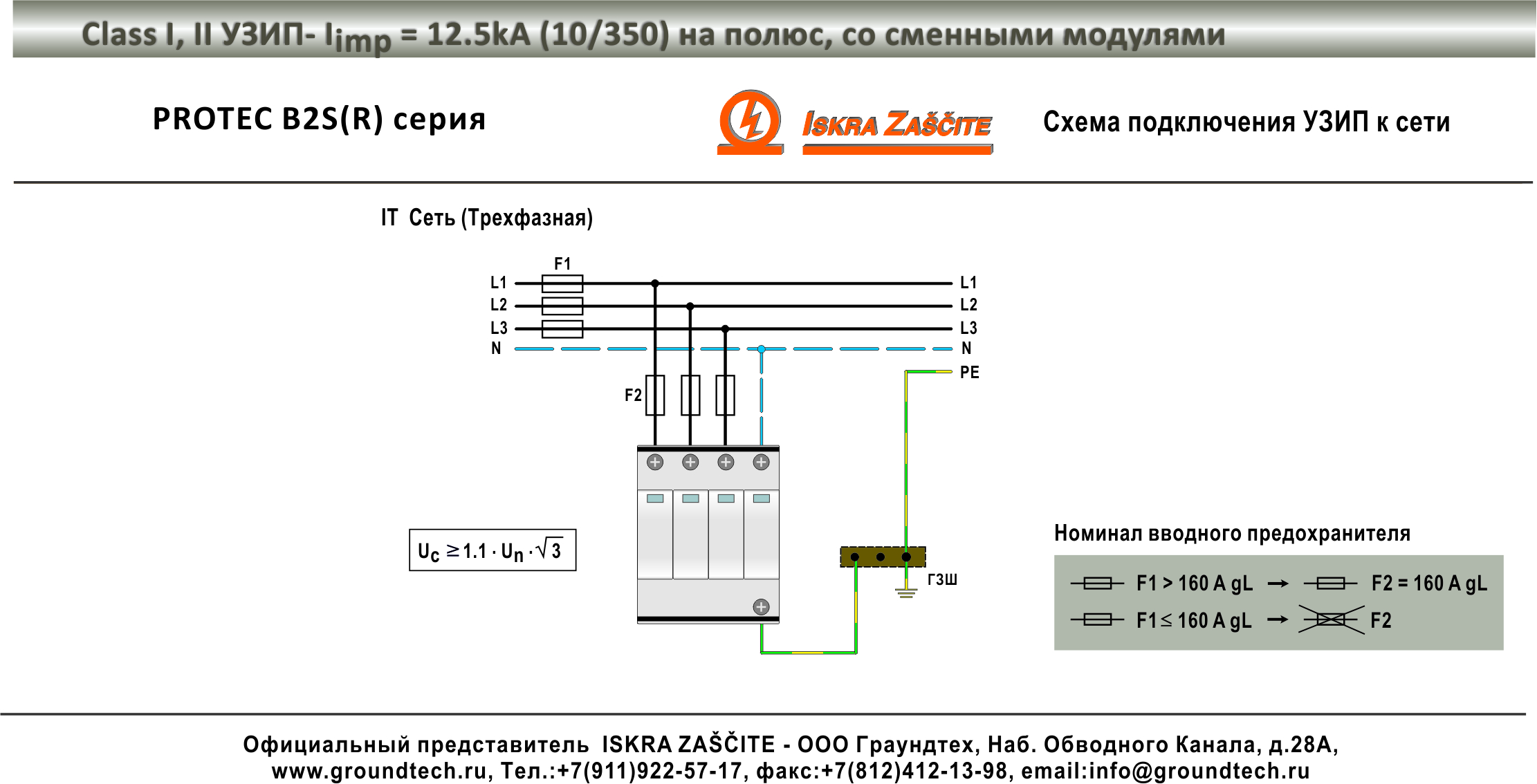

Системысети

TN-C, TT

Вид защиты

L-PEN

Защитные элементы

Мощный варистор

Номинальное значениеперенапряжения

I_imp = 12.5 кА

Устойчивость варистора

1 х 8/20: 150 кА

Корпус

Со сменными модулями

Соответствует

ГОСТ Р, МЭК 61643-11

Тип

PROTEC B2S(R) 37.5/xxx (3+0)

150

275

320

385

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

U_c

150/200 В

275/350 В

320/420 В

385/500 В

440/580 В

Номинальный разрядный ток (8/20)

I_n

20 кА на полюс

Максимальный разрядный ток (8/20)

I_max

50 кА на полюс

Импульсный ток (10/350)

I_imp

12.5 кА на полюс

Удельная энергия

W/R

39 кДж/Ом

Заряд

Q

6.25 Ас

Уровень защиты напряжения

U_p

<1.0 кВ

<1.4 кВ

<1.5 кВ

<1.7 кВ

<2.0 кВ

Остаточное напряжение при Iimp

U_res

<0.7 кВ

<1.0 кВ

<1.1 кВ

<1.3 кВ

<1.5 кВ

Остаточное напряжение при 5кА (8/20)

U_res

<0.6 кВ

<0.9 кВ

<1.0 кВ

<1.3 кВ

<1.4 кВ

Способность гашения сопровождающего тока

I_{f(разрядник)}

НЕТ

Время срабатывания

t_A

<25 нс

Тепловая защита

ДА

Предохранитель (если главный >250A)

250 А gL

Устойчивость к токам короткого замыкания

I_SCCR

25 кА/50 Hz

Механические характеристики

Вращающий момент винта

макс. 3.0 Нм

Диапазон температур

-40 ºC...+80 ºC

Сечение подключаемых проводников

одножильный – 35 мм² / многожильный – 25 мм²

Монтаж

внутри помещения на DIN рейке 35 мм

Класс защиты

IP 20

Материал корпуса

термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя

красный флажок

Дистанционная сигнализация (RC)

ДА

Питание контакта дистанционной сигнализации

AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников

макс. 1.5 мм²

Вращающий момент

0.25 Нм

Информация для заказа

U_c

150

275

320

385

440

PROTECB2S37.5/xxx (3+0)

506.057

506.058

506.059

506.060

506.061

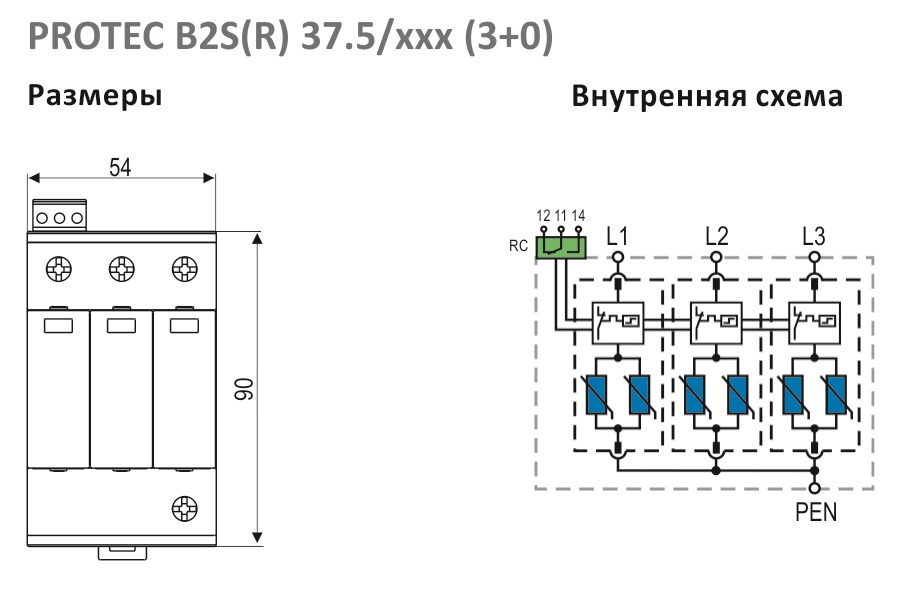

Монтажные размеры

3 модуля согласно DIN 43880

Масса

300 г

382 г

382 г

394 г

432 г

PROTECB2S(R) 37.5/xxx (3+0) с контактами для дистанционной сигнализации

506.062

506.063

506.064

506.065

506.066

Монтажные размеры

3 модуля согласно DIN 43880

Масса

305 г

387 г

387 г

399 г

437 г

Размеры упаковки

109 х 76.5 х 60 мм

Упак./шт

5 шт.

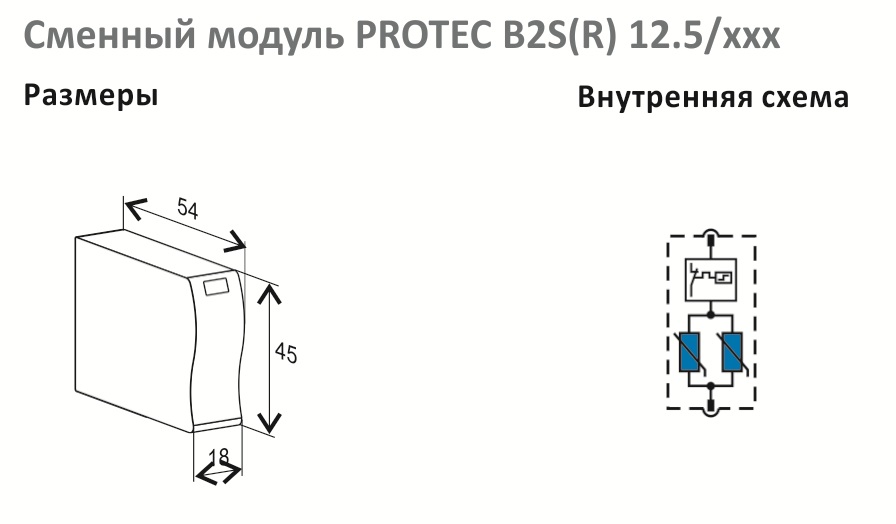

Сменный модульPROTECBS(R) 12.5/xxx

506.001

506.002

506.003

506.004

506.005
