Класс I, II Одиночные однополюсные и многополюсные УЗИП 25 кA на полюс

Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

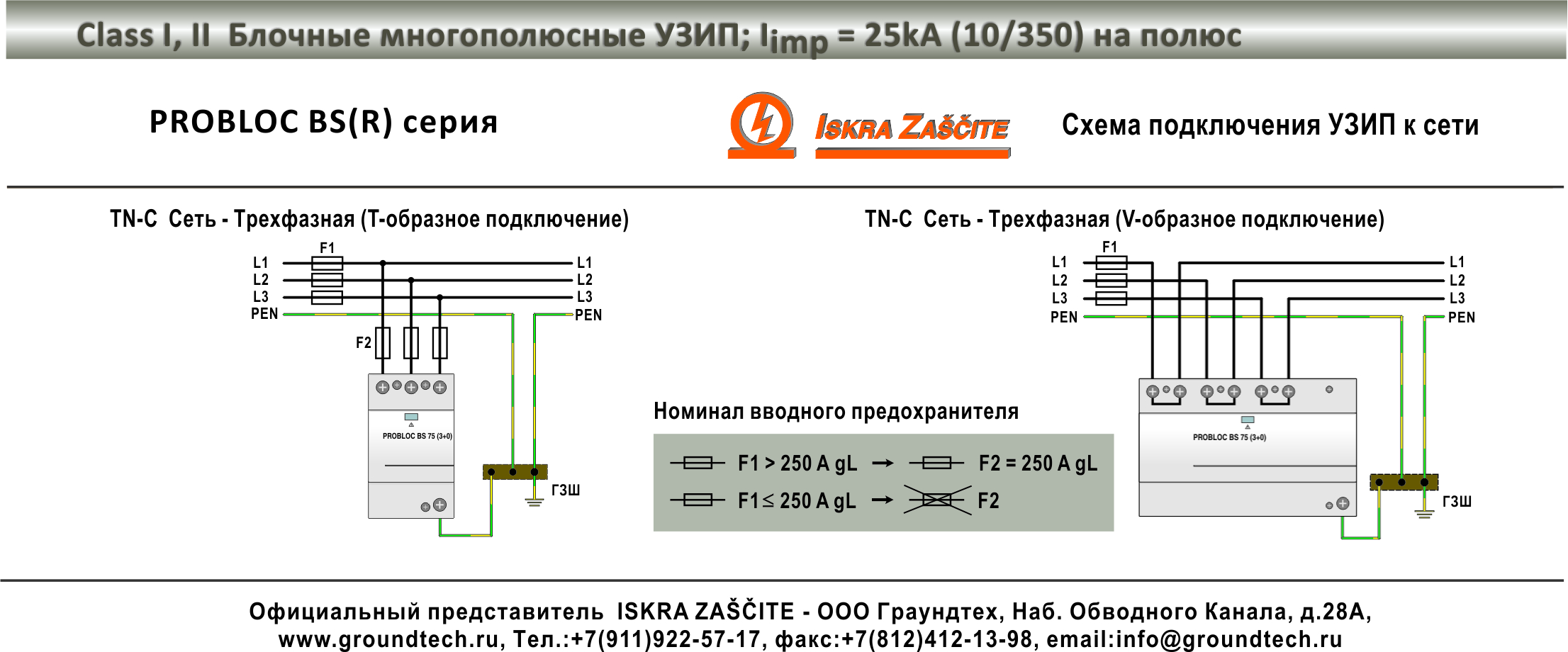

Системысети

TN-C, TT

Вид защиты

L-PEN

Защитные элементы

Мощный варистор

Номинальное значениеперенапряжения

I_imp = 25 кА

Устойчивость варистора

1 х 8/20: 150 кА

Корпус

Один блок

Соответствует

ГОСТ Р, МЭК 61643-11

Тип

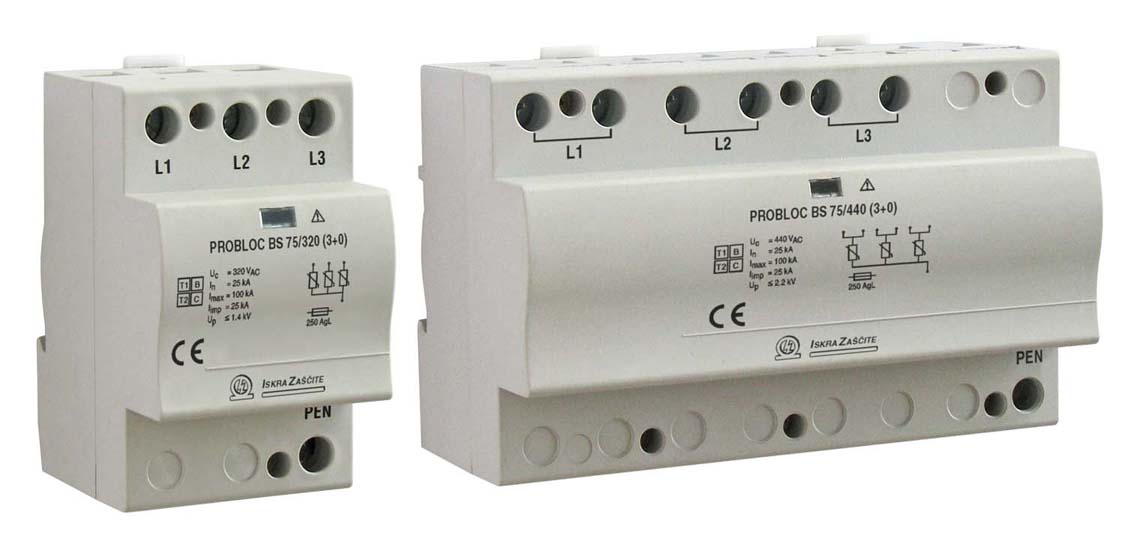

PROBLOC BS(R) 75/xxx (3+0)

150

275

320

385

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

U_c

150/200 В

275/350 В

320/420 В

385/500 В

440/580 В

Номинальный разрядный ток (8/20)

I_n

25 кА на полюс

Максимальный разрядный ток (8/20)

I_max

100 кА на полюс

Импульсный ток (10/350)

I_imp

25 кА на полюс

Удельная энергия

W/R

156 кДж/Ом

Заряд

Q

12.5 Ас

Уровень защиты напряжения

U_p

<0.8 кВ

<1.4 кВ

<1.4 кВ

<1.9 кВ

<2.2 кВ

Остаточное напряжение при Iimp

U_res

<0.8 кВ

<1.3 кВ

<1.3 кВ

<1.6 кВ

<1.9 кВ

Остаточное напряжение при 5кА (8/20)

U_res

<0.6 кВ

<1.0 кВ

<1.0 кВ

<1.1 кВ

<1.2 кВ

Способность гашения сопровождающего тока

I_{f(разрядник)}

НЕТ

Время срабатывания

t_A

<25 нс

Тепловая защита

ДА

Предохранитель (если главный >250A)

250 А gL

Устойчивость к токам короткого замыкания

I_SCCR

25 кА/50 Hz

Механические характеристики

Вращающий момент винта

макс. 3.0 Нм

Диапазон температур

-40 ºC...+80 ºC

Сечение подключаемых проводников

одножильный – 35 мм² / многожильный – 25 мм²

Монтаж

внутри помещения на DIN рейке 35 мм

Класс защиты

IP 20

Материал корпуса

термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя

красный флажок

Дистанционная сигнализация (RC)

ДА

Питание контакта дистанционной сигнализации

AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников

макс. 1.5 мм²

Вращающий момент

0.25 Нм

Информация для заказа

U_c

150

275

320

PROBLOC BS 75/xxx (3+0)

504.418

504.419

504.420

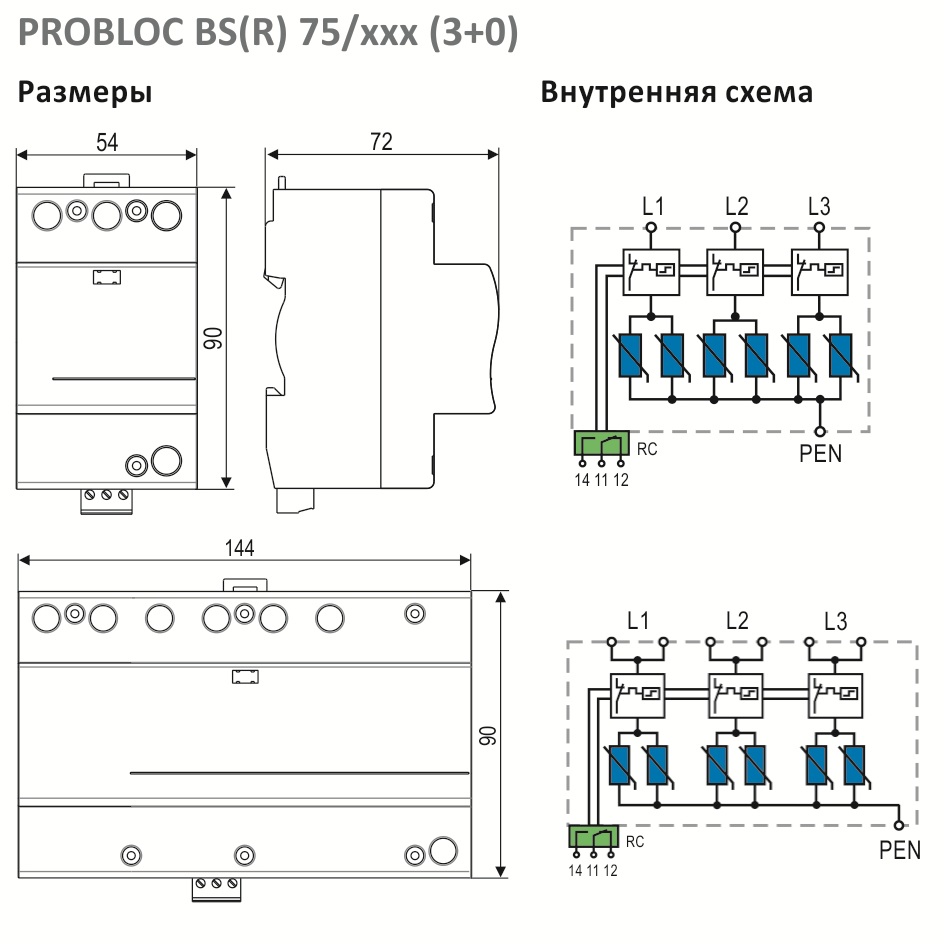

Монтажные размеры

3 модуля согласно DIN 43880

Масса

400 г

570 г

570 г

PROBLOCBS(R) 75/xxx (3+0) с контактами для дистанционной сигнализации

504.421

504.422

504.423

Монтажные размеры

3 модуля согласно DIN 43880

Масса

405 г

575 г

575 г

Размеры упаковки

109 х 76.5 х 78 мм

Упак./шт

5 шт.

U_c

385

440

PROBLOC BS 75/xxx (3+0)

504.464

504.465

Монтажные размеры

8 модулей согласно DIN 43880

Масса

726 г

792 г

PROBLOCBS(R) 75/xxx (3+0) с контактами для дистанционной сигнализации

504.466

504.467

Монтажные размеры

8 модулей согласно DIN 43880

Масса

731 г

797 г

Размеры упаковки

109 х 76.5 х 148 мм

Упак./шт

2 шт.
