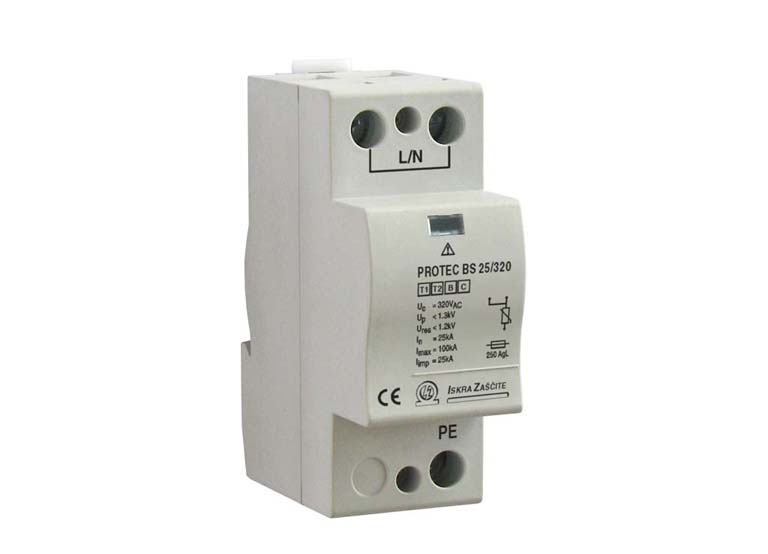

Класс I, II Одиночные однополюсные и многополюсные УЗИП 25 кA на полюс

Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

Системысети

TN-S, TN-C, IT, TT

Вид защиты

L/N-PE, L-PEN

Защитные элементы

Мощный варистор

Номинальное значениеперенапряжения

I_imp = 25 кА

Устойчивость варистора

1 х 8/20: 120 кА

Корпус

Один блок

Соответствует

ГОСТ Р, МЭК 61643-11

Тип

PROTEC BS(R) 25/xxx

150

275

320

385

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

U_c

150/200 В

275/350 В

320/420 В

385/500 В

440/580 В

Номинальный разрядный ток (8/20)

I_n

25 кА

Максимальный разрядный ток (8/20)

I_max

100 кА

Импульсный ток (10/350)

I_imp

25 кА

Удельная энергия

W/R

156 кДж/Ом

Заряд

Q

12.5 Ас

Уровень защиты напряжения

U_p

<0.7 кВ

<1.3 кВ

<1.5 кВ

<1.7 кВ

<2.0 кВ

Остаточное напряжение при Iimp

U_res

<0.7 кВ

<1.2 кВ

<1.2 кВ

<1.4 кВ

<1.9 кВ

Остаточное напряжение при 5кА (8/20)

U_res

<0.5 кВ

<1.0 кВ

<1.0 кВ

<1.2 кВ

<1.4 кВ

Способность гашения сопровождающего тока

I_{f(разрядник)}

НЕТ

Время срабатывания

t_A

<25 нс

Тепловая защита

ДА

Предохранитель (если главный >250A)

250 А gL

Устойчивость к токам короткого замыкания

I_SCCR

25 кА/50 Hz

Механические характеристики

Вращающий момент винта

макс. 3.0 Нм

Диапазон температур

-40 ºC...+80 ºC

Сечение подключаемых проводников

одножильный – 35 мм² / многожильный – 25 мм²

Монтаж

внутри помещения на DIN рейке 35 мм

Класс защиты

IP 20

Материал корпуса

термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя

красный флажок

Дистанционная сигнализация (RC)

ДА

Питание контакта дистанционной сигнализации

AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников

макс. 1.5 мм²

Вращающий момент

0.25 Нм

Информация для заказа

U_c

150

275

320

385

440

PROTEC BS25/xxx

502.326

502.327

502.328

502.329

502.330

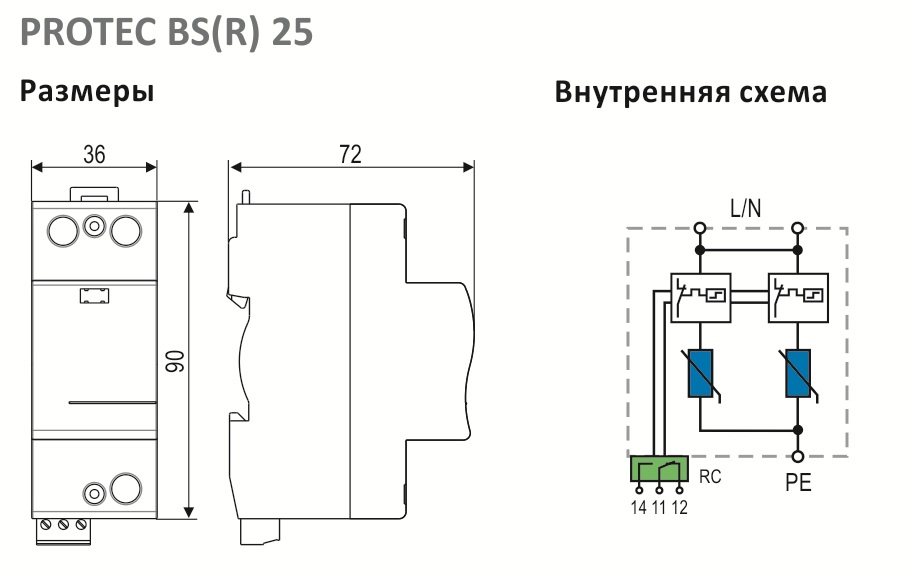

Монтажные размеры

2 модуля согласно DIN 43880

Масса

124 г

150 г

150 г

143 г

146 г

PROTECBS(R) 25/xxxс контактами для дистанционной сигнализации

502.331

502.332

502.333

502.334

502.335

Монтажные размеры

2 модуля согласно DIN 43880

Масса

129 г

155 г

155 г

148 г

151 г

Размеры упаковки

109 х 76.5 х 41.5 мм

Упак./шт

7 шт.
