Класс I, II Одиночные одно и многополюсные УЗИП 25 кА на полюс (Технология Safetec)

Категория УЗИП в соответствии

с ГОСТ Р 51992-2002

Класс I,II/ B,C

Место установки

Главные распределительные шкафы

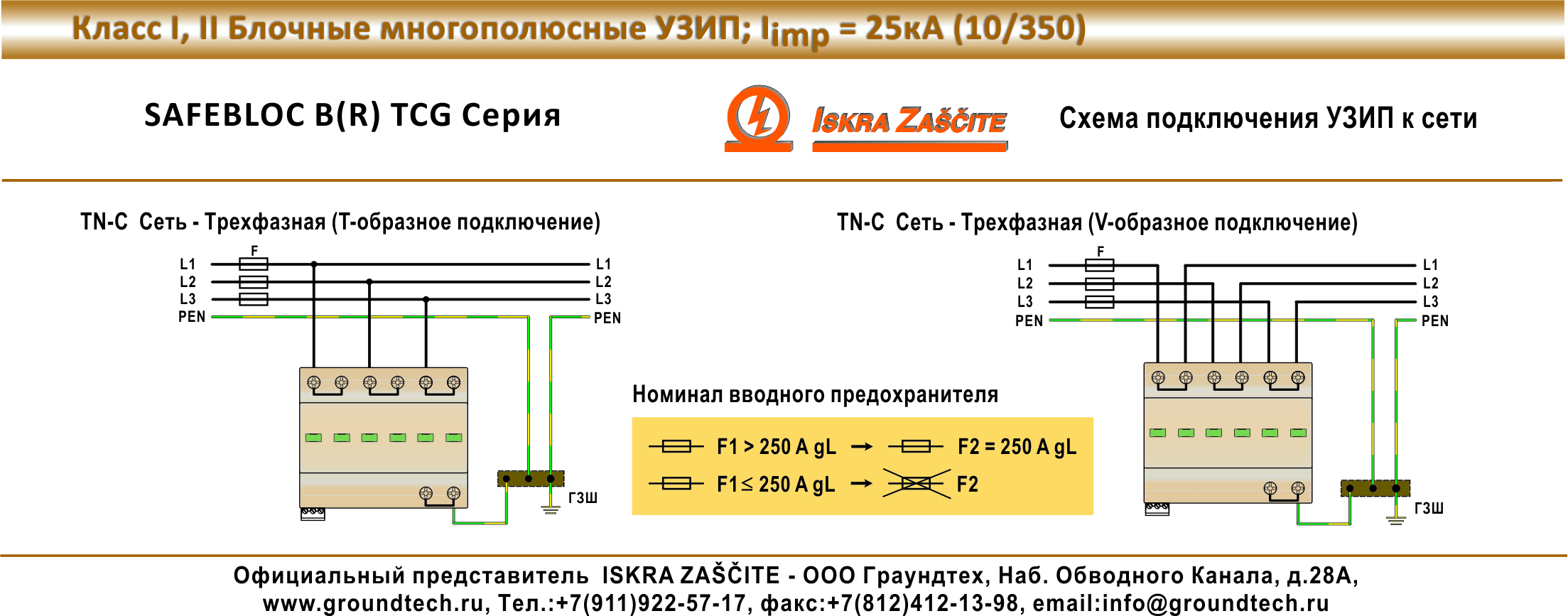

Системысети

TN-C, IT

Вид защиты

L/N-PE, L-PEN

Защитные элементы

Мощный варистор и газонаполненный  разрядник

Номинальное значениеперенапряжения

I_imp = 25 кА

Безопасность

Устойчивость к временному перенапряжению (U_Т)

Ток утечки

Отсутствие тока утечки (TCG функция)

Корпус

Один блок

Соответствует

ГОСТ Р, МЭК 61643-11

Тип

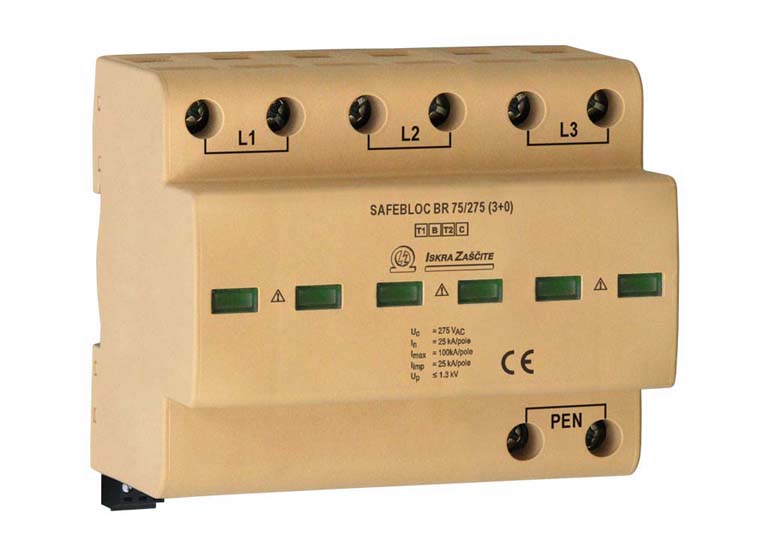

SAFEBLOC B(R) 75/xxx (3+0) TCG

150

275

440

Электрические характеристики

Максимальное рабочее напряжение (AC/DC)

U_c

150/200 В

275/350 В

440/580 В

Номинальный разрядный ток (8/20)

I_n

25 кА/на полюс

Максимальный разрядный ток (8/20)

I_max

100 кА/на полюс

Импульсный ток (10/350)

I_imp

25 кА/на полюс

Удельная энергия

W/R

156 кДж/Ом

Заряд

Q

12.5 Ас

Уровень защиты напряжения

U_p

<0.85 кВ

<1.3 кВ

<1.9 кВ

Остаточное напряжение при 5кА (8/20)

U_res

<0.55 кВ

<0.8 кВ

<1.4 кВ

Способность гашения сопровождающего тока

I_{f(разрядник)}

НЕТ

Время срабатывания

t_A

<25 нс

Тепловая защита

ДА

Предохранитель (если главный >250A)

250 А gL

Устойчивость к перенапряжениям (выдерживают неограниченное время перенапряжение)

U_Т

300 В

700 В

900 В

Механические характеристики

Вращающий момент винта

макс. 3.0 Нм

Диапазон температур

-40 ºC...+80 ºC

Сечение подключаемых проводников

одножильный – 35 мм² / многожильный – 25 мм²

Монтаж

внутри помещения на DIN рейке 35 мм

Класс защиты

IP 20

Материал корпуса

термопластик, класс самогашения UL 94 V-O

Индикация работы разъединителя

красный флажок

Дистанционная сигнализация (RC)

ДА

Питание контакта дистанционной сигнализации

AC: 250 В/0.5 A; 125 В/3 A

Сечение подключаемых проводников

макс. 1.5 мм²

Вращающий момент

0.25 Нм

Информация для заказа

U_c

150

275

440

SAFEBLOC B 75/xxx (3+0) TCG

54.0056

54.0058

54.0060

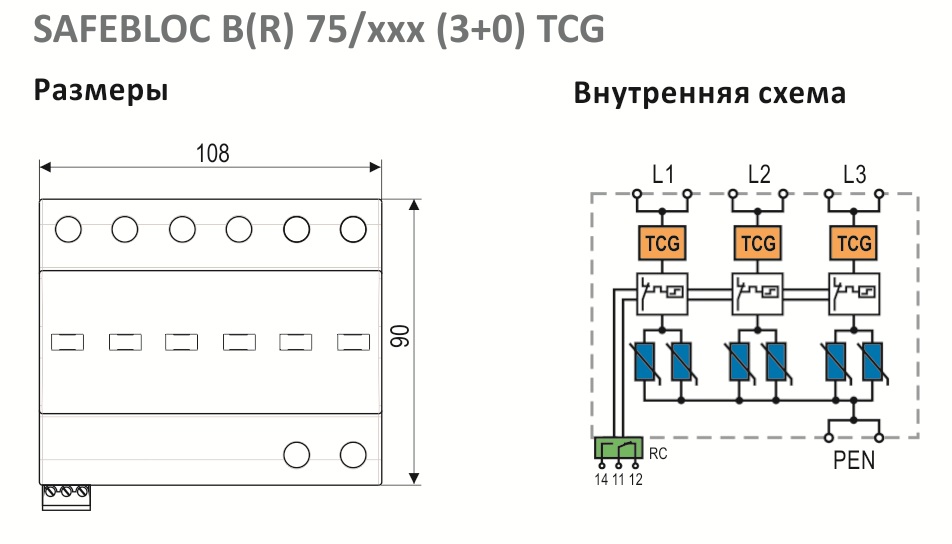

Монтажные размеры

6 модулей согласно DIN 43880

Масса

780 г

930 г

1095 г

SAFEBLOCB(R) 75/xxx (3+0) TCG с контактами для дистанционной сигнализации

54.0057

54.0059

54.0061

Монтажные размеры

6 модулей согласно DIN 43880

Масса

795 г

945 г

1110 г

Размеры упаковки

109 х 76.5 х 148 мм

Упак./шт

2 шт.
