УЗИП Iimp =12,5 кА на полюс
PROBLOC BS(R) 50 (3+1)
Класс I, II Одиночные однополюсные и многополюсные УЗИП 12,5 кА на полюс
| Категория ГОСТ Р/ VDE: | Класс I, II / B, C |
| Место размещения: | Главные распределительные щиты |
| Режим защиты: | L/N-PE, L-PEN, L-N, N-PE |
| Защитные элементы: | Мощный варистор и разрядник |
|
Номинальное значение перенапряжения: |
Iimp = 12,5 кА |
| Внутренняя защита: | Отдельный тепловой расцепитель для каждого варистора |
| Соответствует: | ГОСТ Р МЭК 61643-12-2011 |
Серии PROTEC B2N(R) 12.5 кА и PROBLOC BS(R) 12.5 кА устройств защиты от импульсных перенапряжений были разработаны для защиты от частичных прямых и косвенных грозовых разрядов и предназначены для обеспечения защиты в зонах 0А - 2 согласно ГОСТ Р МЭК 62305-1-2010, CO-153-34.21.122-2003.

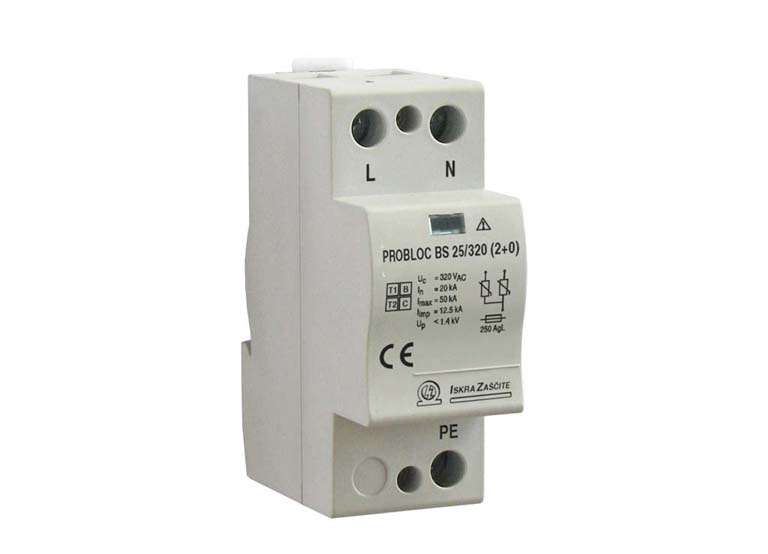

PROBLOC BS(R) - Блочный многополюсный корпус УЗИП состоит из мощных металлооксидных варисторов (МОВ) с тепловым механизмом отключения.
PROTEC B2N(R) - Блочный однополюсный корпус УЗИП состоит из мощных металлооксидных варисторов (МОВ) с тепловым механизмом отключения.

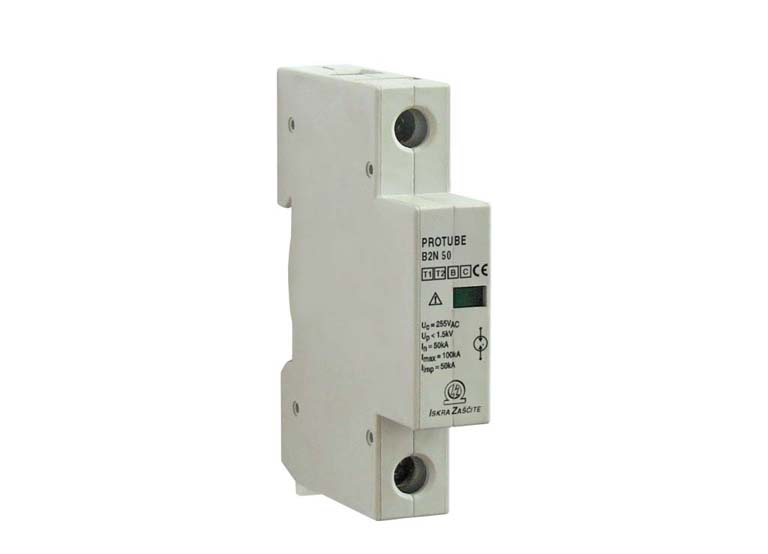

PROTUBE B2N - Блочный корпус УЗИП состоит из мощного газонаполненного разрядника. Применяется для гальванической развязки между нейтральным проводом (N) и защитным проводом (PE), обеспечивая лучшую защищенность для чувствительного электрооборудования (аппаратура передачи данных, связь). Устанавливается в УЗИП (1+1) или (3+1) для однофазных или трехфазных электрических сетей
Серии PROTEC B2N(R) 12.5 кА и PROBLOC BS(R) 12.5 кА устройств защиты от импульсных перенапряжений соответствуют ГОСТ Р 50571.26-2002 и применимы в сетях: IT, TT, TNC, TNS
| Серия УЗИП PROTEC B2N(R) | |
 PROTEC B2N(R) 12.5/xxx |
 PROTUBE B2N 50 |
| Серия УЗИП PROBLOC BS(R) | |
 PROBLOC BS(R) 25/xxx (2+0) |
 PROBLOC BS(R) 37.5/xxx (3+0) |
 PROBLOC BS(R) 50/xxx (4+0) |
PROBLOC BS(R) 25/xxx (1+1) |
 PROBLOC BS(R) 50/xxx (3+1) |
|
*TCG (Thermal control function) - тепловая функция управления без токов утечки
