Наименование |
Диаметр зажима |
Материал держателя |
Диапазон зажима проводников |
Артикул |
|
Держатель проводника желобный, оцинкованная сталь |
16-22 мм |
Оцинкованная сталь |
8-10 мм |
D10159 |

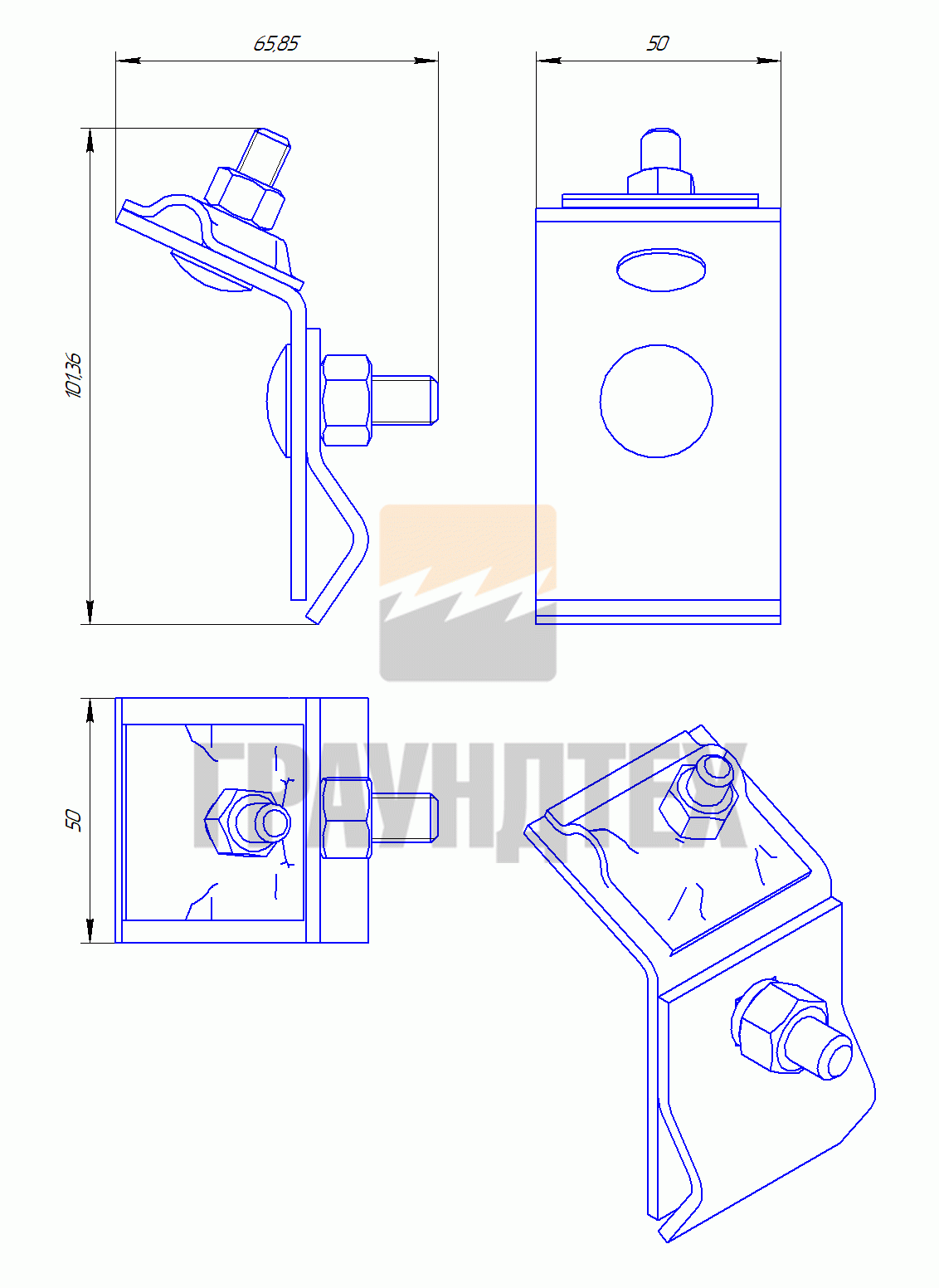

Рис.1 – габаритные размеры держателя для желоба водостока
Держатель проволоки на желобе водостока используется для крепления токоотводов (токопроводников) на водосточных желобах, для механической прочности системы молниезащиты.
Для монтажа необходимо ослабить зажим под желоб водостока, установить на требуемом месте, затянуть болт желобного зажима при помощи ключа. Проложить токоотвод от кровельных держателей до водосточного желоба, ослабить зажим для проводников, затянуть болт зажима проводника. При данном соединении обеспечивается идеальный контакт между держателем и водосточный желобом. Пример монтажа держателя на желобе водостока на фото.

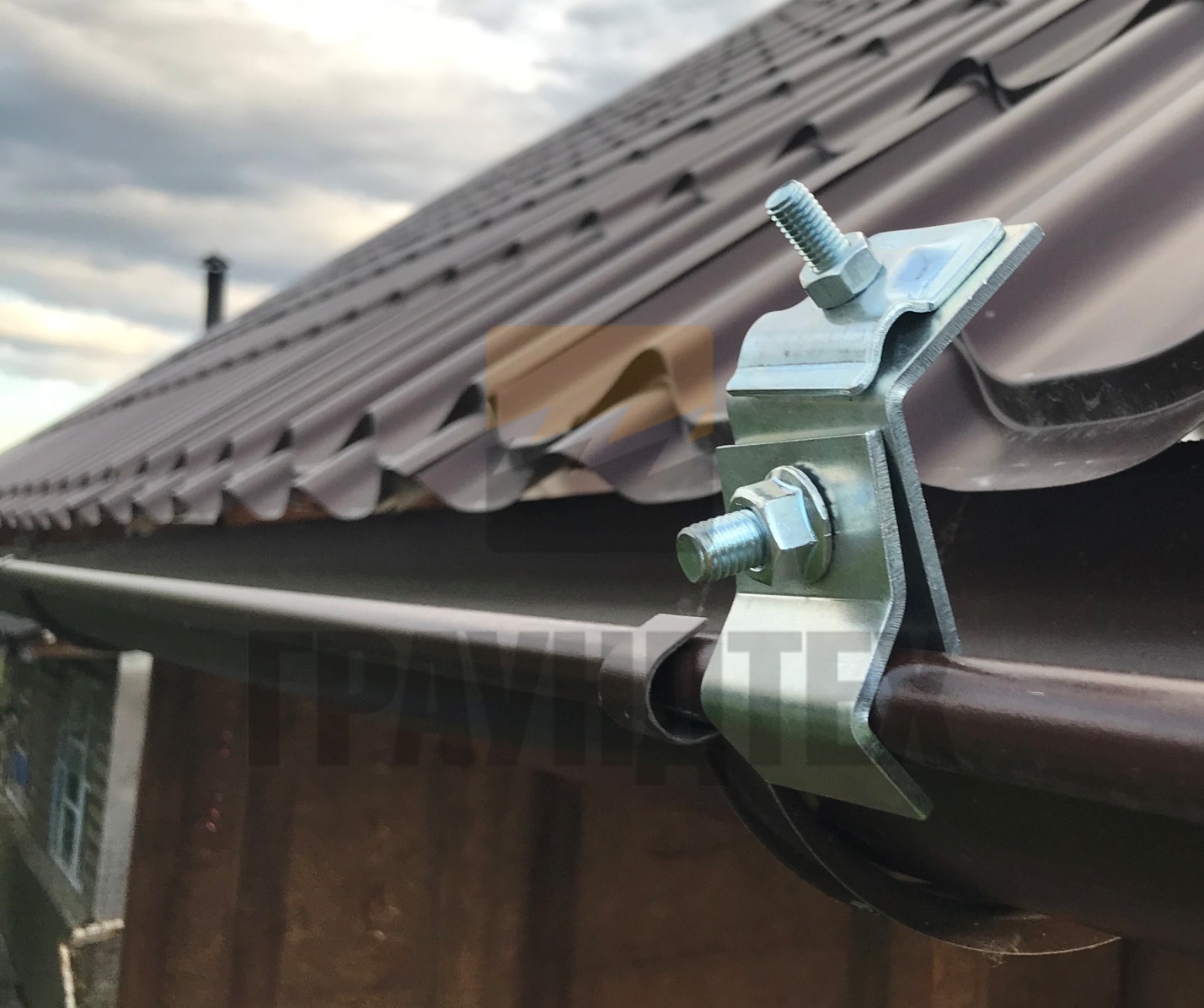

Рис.2 – Пример установки желобного держателя

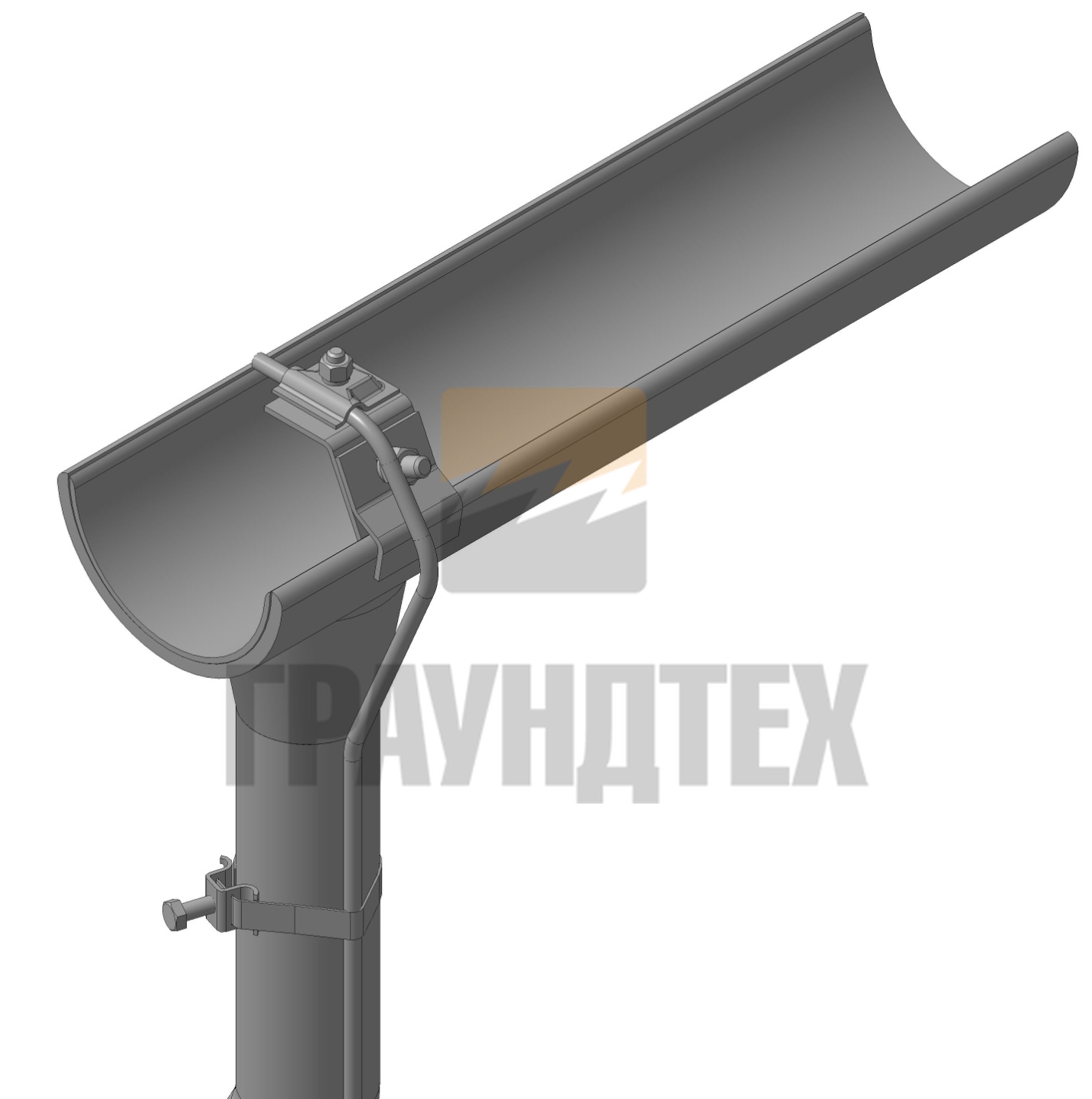

Рис.3 – Пример установки желобного держателя
