Шкаф главной шины заземления купить в Санкт-Петербурге

Шкаф главной шины заземления

Скачать dwg Скачать cdw Скачать pdf Скачать wrl

Статья на тему Шкаф главной шины заземления

Артикул: H10505 назад в каталог

Розничная цена 8900 Руб.

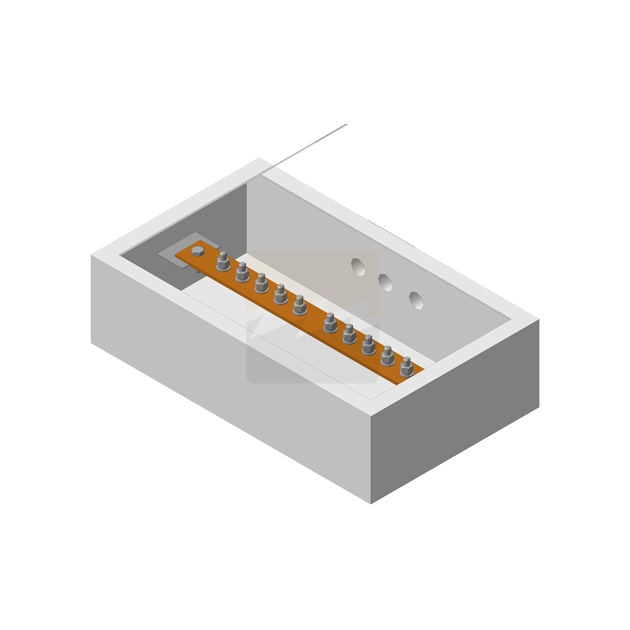

Металлический корпус с медной шиной 40х4 мм

Шкаф ГЗШ, шкаф-металлический, шина-медь. Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии, заземляющими проводниками, частями каркаса здания и других систем и коммуникаций, входящих в здание извне. Также он может быть использован для измерений сопротивления растекания заземляющего устройства или сопротивления растекания естественных заземлителей (фундаментов здания, трубопроводов). Шкаф ГЗШ представляет собой металлический корпус с дверцей, в котором на кронштейнах установлена медная шина сечением 40х4 мм2 с болтовыми зажимами для подключения нулевого защитного проводника питающей линии заземляющего проводника и проводников данной системы уравнивания потенциалов. Основные параметры ГЗШ: Климатическе исполнение (по ГОСТ 15150) – УХЛ3. Высота над уровнем моря не более 2000 м. Рабочее положение в пространстве – вертикальное, с допустимым отклонением от него в любую сторону не более чем 5%. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассы. Температура окружающего воздуха в пределах +80…-45°С. Относительная влажность воздуха не более 80% при макс. температуре +20°С Группа механического исполнения (по ГОСТ 17516.1) – М2 Габаритные размеры шкафа: 440х265х120 мм. Габаритные размеры шины: 40х4х400 мм.

Чертеж Шкаф главной шины заземления
