Главная шина заземления (ГЗШ) медь 20х3 мм 10 подключений купить в Санкт-Петербурге

Главная шина заземления (ГЗШ) медь 20х3 мм 10 подключений

Скачать dwg Скачать cdw Скачать pdf Скачать wrl

Статья на тему Главная шина заземления (ГЗШ) медь 20х3 мм 10 подключений

Артикул: H10502 назад в каталог

Розничная цена 2650 Руб.

Главная шина заземления - это медная шина на изоляторах, предназначеная для объединения всех открытых проводящих частей, которые доступны для прикосновения.

Описание Задать вопрос Характеристики

Шина ГЗШ 20х3, 10 подключений, медь. Главная шина заземления - это медная шина на изоляторах, предназначена для объединения всех открытых проводящих частей, которые доступны для прикосновения. Главная заземляющая шина должна соответствовать ПУЭ: 1.7.119. Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него. Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ. При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства. Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии. Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента. В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку - шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак. 1.7.120. Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. При наличии встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них. Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.

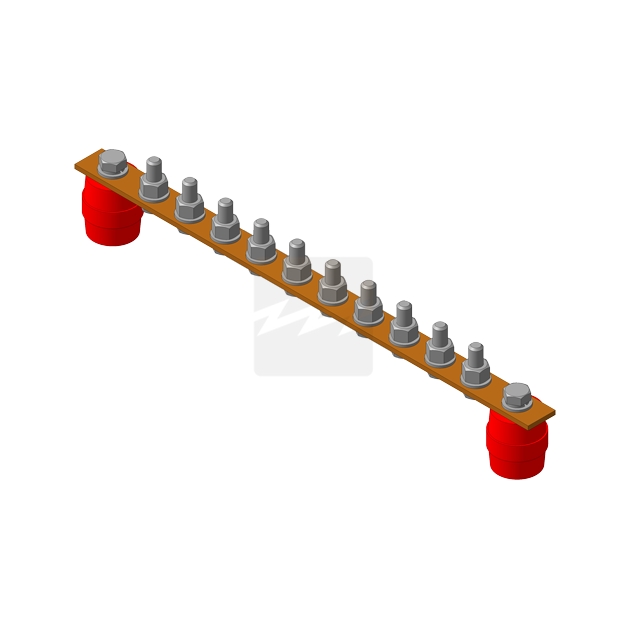

Чертеж Главная шина заземления (ГЗШ) медь 20х3 мм 10 подключений
