Рис. 1 – Зажим соединения типа N, внешний вид

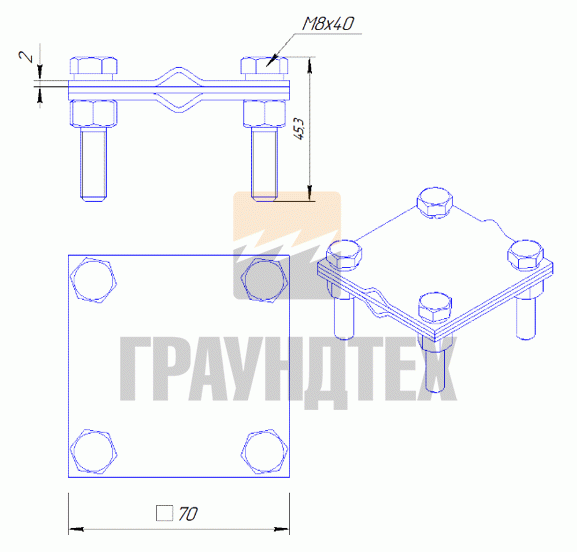

Рис. 2 – Зажим соединения типа N, габаритные размеры
Зажим соединения Типа N - это четырех болтовый зажим из нержавеющей стали с промежуточной пластиной для подключения различных проводников, к стержням заземления. Высокопрочные болты прочностью 8.8 обеспечивают требования ГОСТ 10434-82 "Соединения контактные электрические. Общие технические требования" ко 2-му классу соединений. Материалы элементов подобраны таким образом, чтобы избежать коррозии между проводниками, а так же вертикальным заземлителем.
Зажим типа N - дает возможность подключать к локальному очагу заземления стальную оцинкованную полосу размером 40х4 мм, круглые проводники молниезащиты, заземляющие проводники и другие проводящие части.
Варианты соединений:
- стержень-полоса;
- стержень-проволока;
- стержень-грозотрос;
- оцинкованная полоса-полоса.

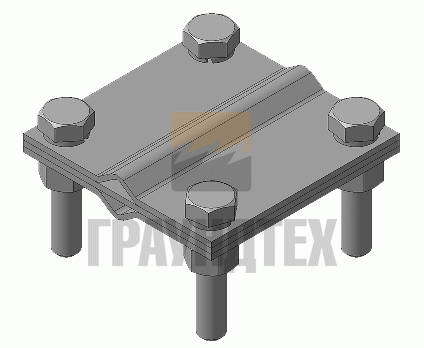

Рис. 3 – Зажим соединения типа N, внешний вид

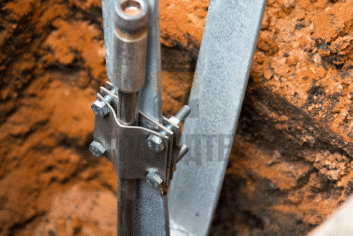

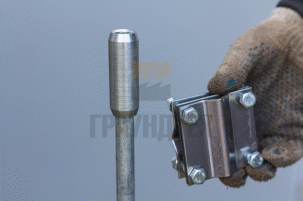

Рис. 4 – Зажим соединения типа N, монтаж
Наименование |
Материал |
Масса ,кг |
Артикул |
Тип N |
Нержавеющая сталь |
0,3 |
Z10106 |
Рекомендуем посмотреть
Шина заземления медная луженая
Назначение уравнивания потенциалов – это создание эквипотенциальной зоны при помощи специальных связей
Металлрукав
Металлорукав Р3-Ц - рукав, изготовленная из оцинкованной стали. Рукав марки Р3 является негерметичным с хлопчатобумажным или асбестовым уплотнением
Держатель круглого проводника
Данные держатели применяются в системах молниезащиты для крепления проволоки из оцинкованной стали и меди, а так же тросовых молниеприемников. Монтаж осуществляется простым нажатием проволоки до щелчка.
Мачта FOREND
Мачта FOREND - часть устройства активной системы молниезащиты FOREND, рассчитанное на передачу тока молнии от активного молниеприемника к заземляющим проводникам
Комплект тросовых оттяжек
Тросовые оттяжки - представляют собой систему такелажа для крепления мачт, стержневых молниеприемников и молниеприемных мачт
Держатель круглого проводника h-35 мм пластик
Пластиковые держатели используются в молниезащите для крепления токоотводов на кровле и фасаде зданий
