Рис. 1 – общий вид кронштейнов мачтовых (молниеприемных)
Наименование |
Материал |
Расстояние от плоскости |
Покрытие |
Количество отверстий для крепления |
Масса |
Артикул |
Кронштейн мачтовый (молниеприемный) 150 мм |
Сталь |
150 мм |
Окраска |
2 |
1,03 кг |
K10220 |
Кронштейн мачтовый (молниеприемный) 250 мм |
250 мм |
Окраска |
2 |
1,5 кг |
K10241 |
|
Кронштейн 500-800 мм |
500-800 мм |
Окраска |
4 |
3,80 кг |
K10221 |
|
Кронштейн мачтовый (молниеприемный) 150 мм, оцинкованная сталь |
|
150 мм |
Горячее цинкование |
2 |
1,03 кг |
K10245 |
Кронштейн мачтовый (молниеприемный) 250 мм, оцинкованная сталь |
|
250 мм |
Горячее цинкование |
2 |
1,5 кг |
K10246 |
Рис. 2 – общий вид кронштейна K10220, K10245

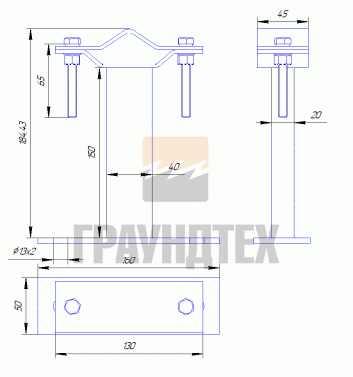

Рис. 3 – габаритные размеры кронштейна K10220, K10245

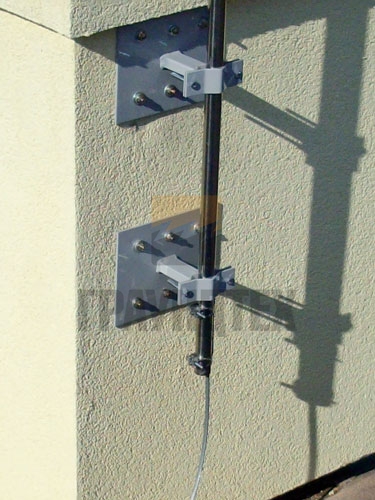

Рис. 4 – внешний вид кронштейна K10246, K10241
Рис. 5 – габаритные размеры кронштейна K10246, K10241
Рис. 6 – внешний вид кронштейна K10221

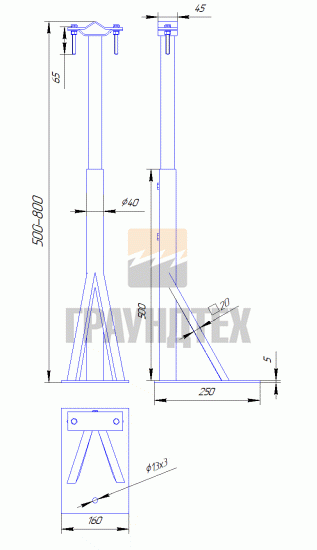

Рис. 6 – габаритные размеры кронштейна K10246
Рис. 7 – внешний вид кронштейна K10220

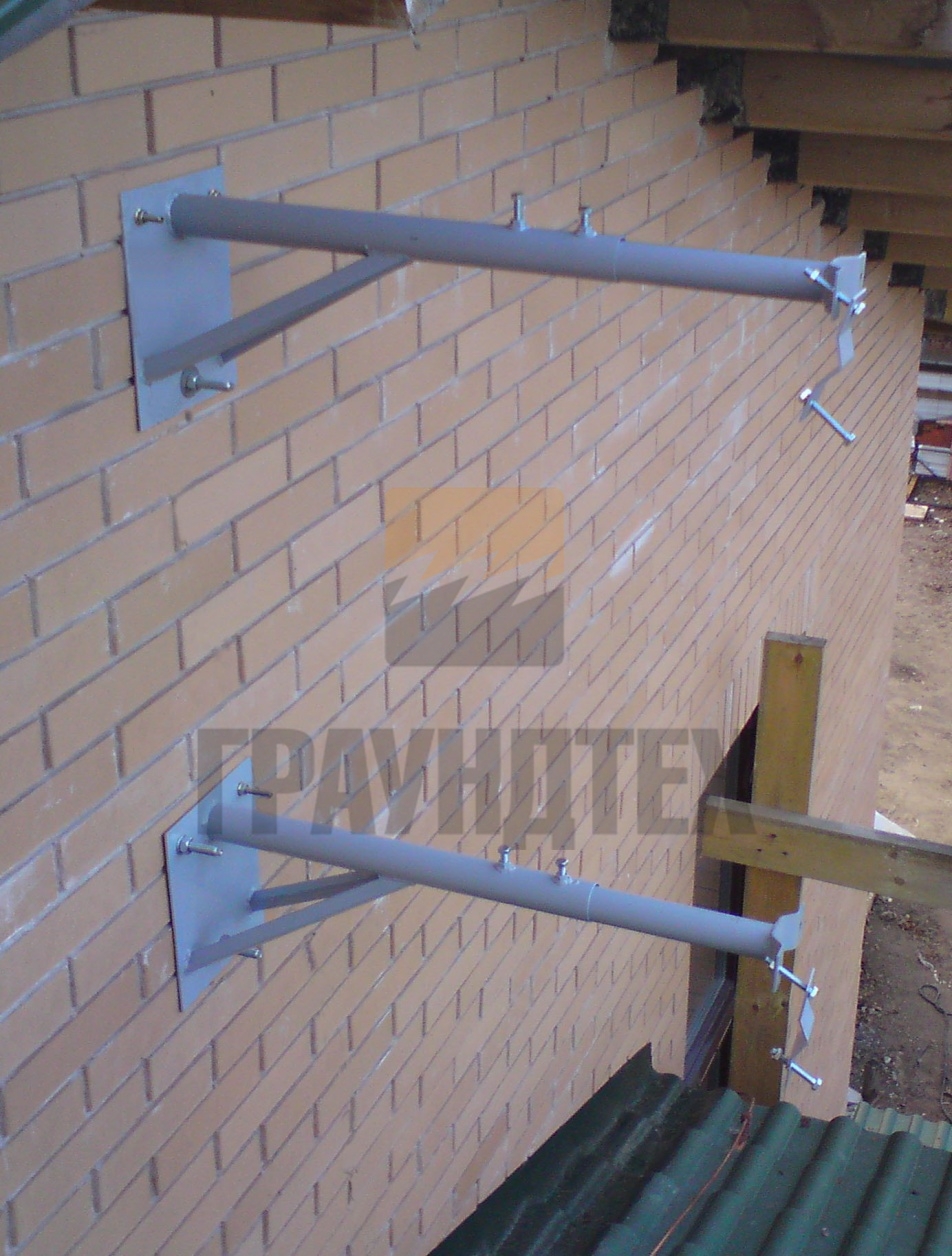

Рис. 8 – внешний вид кронштейна K10221
Кронштейн - часть системы молниезащиты, предназначенное для крепления мачт и молниеприемников в вертикальным плоскостям.
Диаметр молниеприемных мачт для установки в кронштейн:
- от 25 до 60 мм.
Диаметр молниеприемника для установки в кронштейн:
- от 8 мм до 60 мм.
Стандартные кронштейны для мачт и молниеприемников поставляются из черной стали окрашенными или оцинкованными по ГОСТ 9.307-89.
Возможно изготовление кронштейнов для молниеприемников и мачт нестандартного размера под требуемый диаметр, так же исполнение усиленной конструкции. Разработка по Вашим чертежам и эскизам.
Кронштейны могут быть использованы в установке на трубах дымохода, торцах здания, краях кровли и других элементах защищаемого объекта.
Порядок монтажа кронштейна:
- Выбрать место для установки на плоскости;
- разметить места для крепления кронштейна;
- сделать отверстия для крепежа;
- установить и затянуть кронштейн;
- установить молниеприемную мачту, молниеприемник, затянуть ручным инструментом.
Для установки мачты или молниеприемника диаметром меньше 25 мм, необходимо перевернуть прижимную пластину.

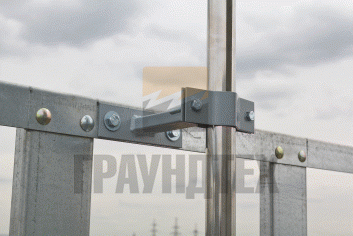

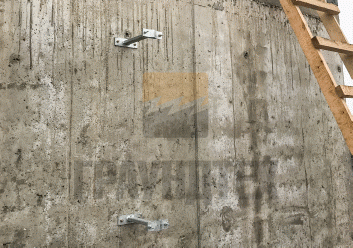

Рис. 9 - пример установки кронштейна K10221
Рис.10 - пример установки молниеприемника 16/32 на кронштейне с увеличенной площадью основания
