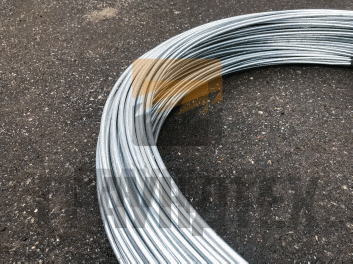

Рис. 1 – внешний вид проволоки оцинкованной
Диаметр проводника |
Площадь поперечного сечения проводника |
Масса 1 п.м. |
Тип покрытия |
Длина |
Артикул |
6 мм |
28 мм2 |
0,22 кг |
Горячее цинкование ГОСТ 9.307-89 |
Бухта |
S10300 |
8 мм |
50 мм2 |
0,39 кг |
Горячее цинкование ГОСТ 9.307-89 |
Бухта |
S10301 |
10 мм |
78 мм2 |
0,62 кг |
Горячее цинкование ГОСТ 9.307-89 |
Бухта |
S10302 |

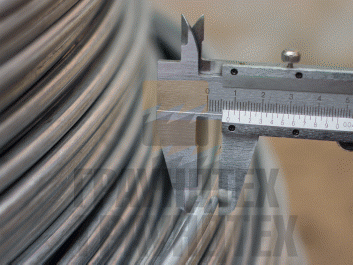

Рис. 2 – проволока стальная оцинкованная д-6 мм
Рис. 3 – проволока стальная оцинкованная д-8 мм
Рис. 3 – проволока стальная оцинкованная д-10 мм
Рис. 4 – проволока стальная оцинкованная д-6 мм, внешний вид
Рис. 5 – проволока стальная оцинкованная д-8 мм, внешний вид
Рис. 6 – проволока стальная оцинкованная д-8 мм, внешний вид
Рис. 7 – проволока стальная оцинкованная д-8 мм, внешний вид
Рис. 8 – проволока стальная оцинкованная д-10 мм, внешний вид
Проволока оцинкованная - металлическое изделие из стали круглого сечения, изготовленное на специальном проволочном стане. Проволока оцинкованная стальная представляет собой длинномерное металлическое изделие в форме шнура (нити), которое производится по технологии многократного холодного волочения и имеет оцинкованную поверхность. Защита металла от коррозии осуществляется путем нанесения цинкового слоя.
Защитный слой наносится методом погружения в ванну с расплавленным цинком. Покрытие становится блестящим с небольшими неровностями в виде наплыва цинка. Покрытие не растрескивается и не отслаивается. Изготавливается на мотках или катушках без перепутывания рядов проволоки. Упаковывается в бухты или хлысты. В зависимости от условий хранения цвет проволоки от блестяще серого до матового темно серого.
Согласно ГОСТ Р МЭК 62561.2-2014 "Требования к проводникам и заземляющим электродам" оцинкованная проволока может применяться как:
- молниеприемник - диаметр 8 мм;
- токоотвод - 6, 8 мм;
- заземляющий проводник 10 мм.
А так же согласно СО 153-43 21 122-2003:
п.3.2. Внешняя молниезащитная система
Таблица 3.1- Материал и минимальные сечения элементов внешней МЗС
Уровень защиты |
Материал |
Сечение, мм2 |
||
|
|
Молниеприемника |
Токоотвода |
заземлителя |
I-IV |
Сталь |
50 |
50 |
80 |
Монтаж оцинкованной проволоки производится на специальных держателях.
