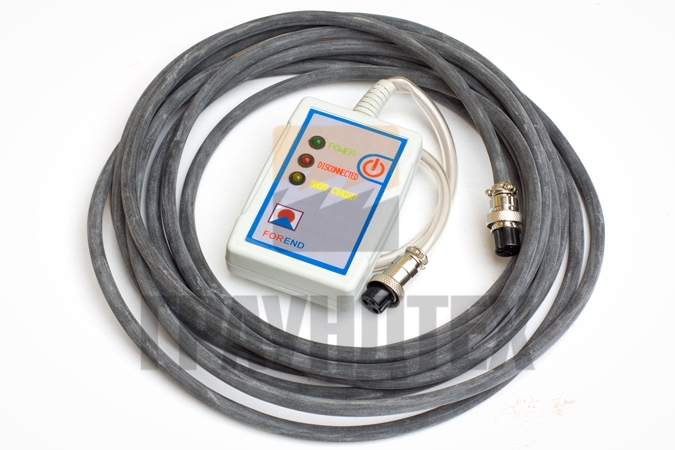

Рис.1 – внешний вид тестера FOREND
Наименование |
Длина проводника |
Артикул |
Тестер FOREND |
по согласованию |
M10245 |
Рис.2– габаритные размеры тестера FOREND
Тестер FOREND - устройство для проверки работоспособности активных молниеприемников FOREND EU и EU-M. Проверить молниеприемник возможно непосредственно отдельно от всей установке или же на смонтированной мачте. Для периодических проверок необходимо установить комплект для тестера. Это удлиненный проводник с переходниками для подключения. Проверка осуществляется перед вводом здания эксплуатацию, ежегодно перед началом грозового сезона и после грозового фронта.
Тестер FOREND может изготавливать в нескольких модификациях:

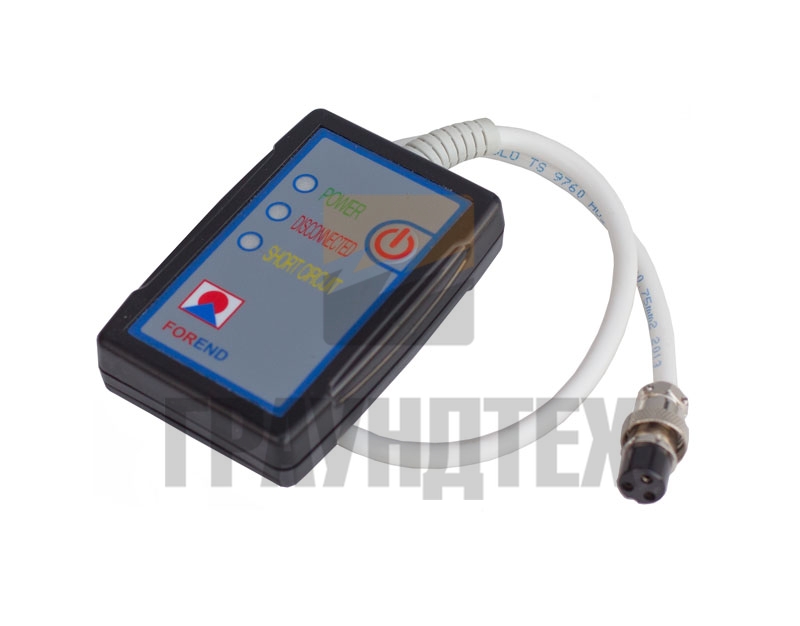

Рис.3– темный цвет тестера FOREND

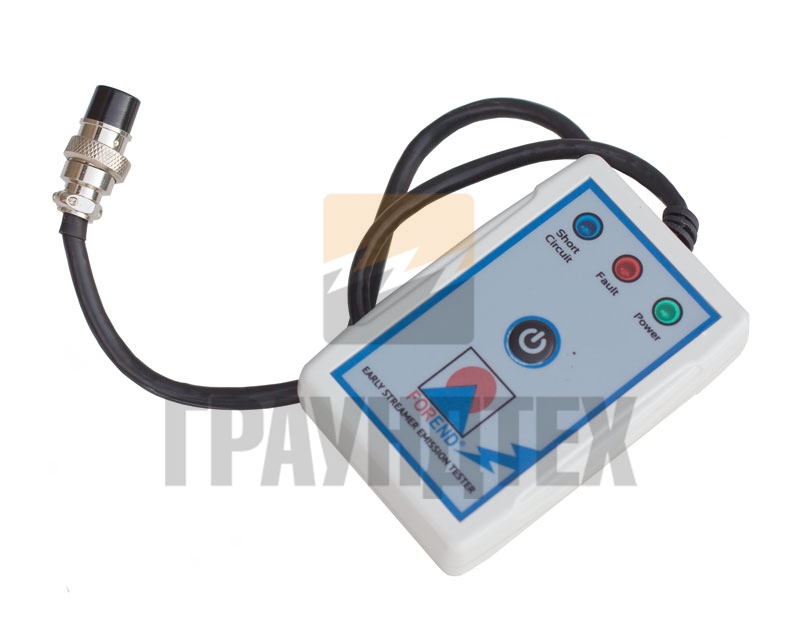

Рис.4– светлый цвет тестера FOREND
Устройство имеет 3 индикатора.
ЕСЛИ МОЛНИЕПРИЕМНИК В РАБОЧЕМ СОСТОЯНИИ, ПРИ ВКЛЮЧЕНИИ КНТОПКИ "POWER" - ЗАГОРАЕТСЯ ТОЛЬКО ЗЕЛЕНЫЙ ИНДИКАТОР. Остальные индикаторы гореть не должны.

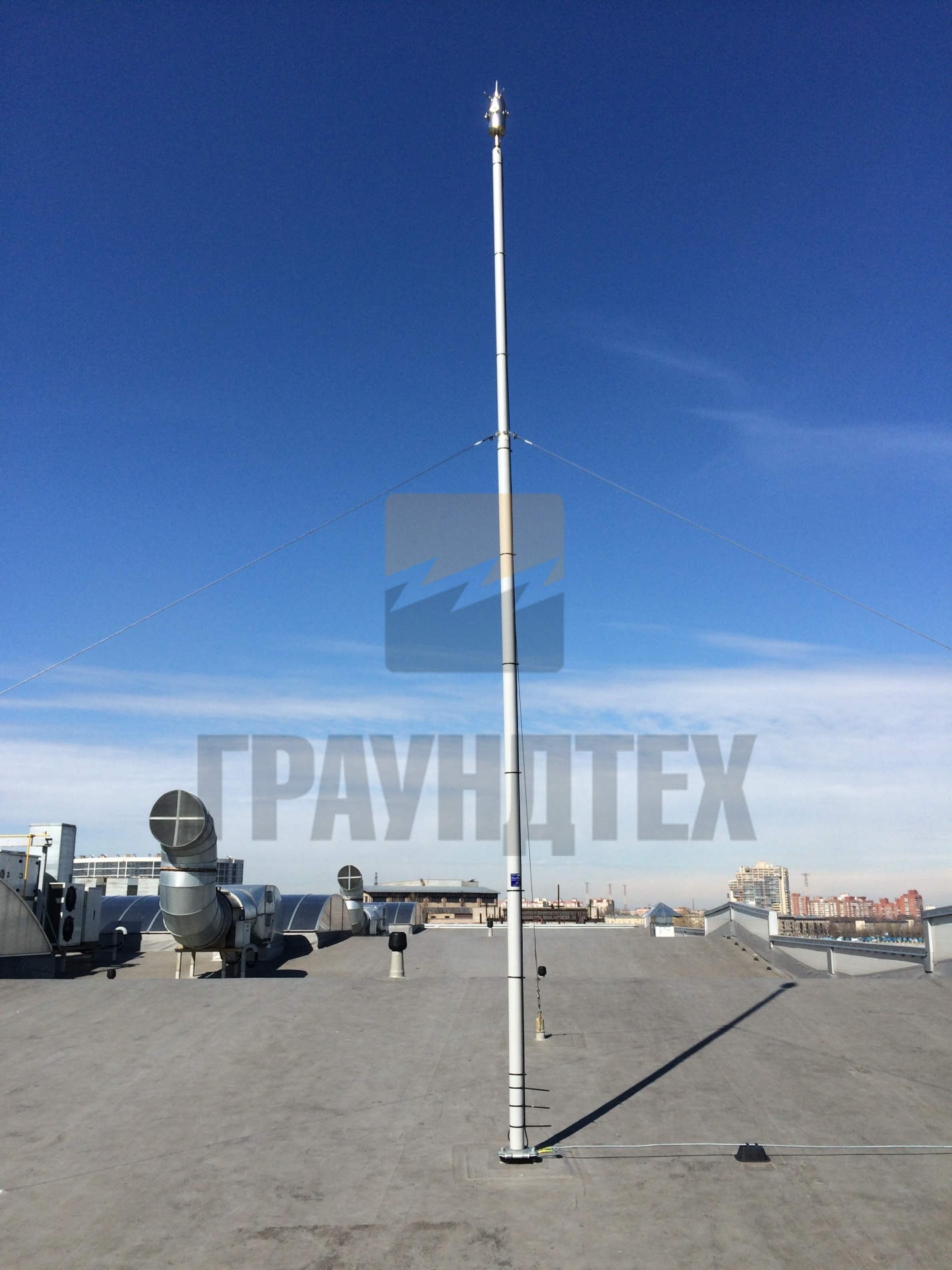

Для проверки активного молниеприемника FOREND EU или EU-M смонтированного на объекте необходимо:

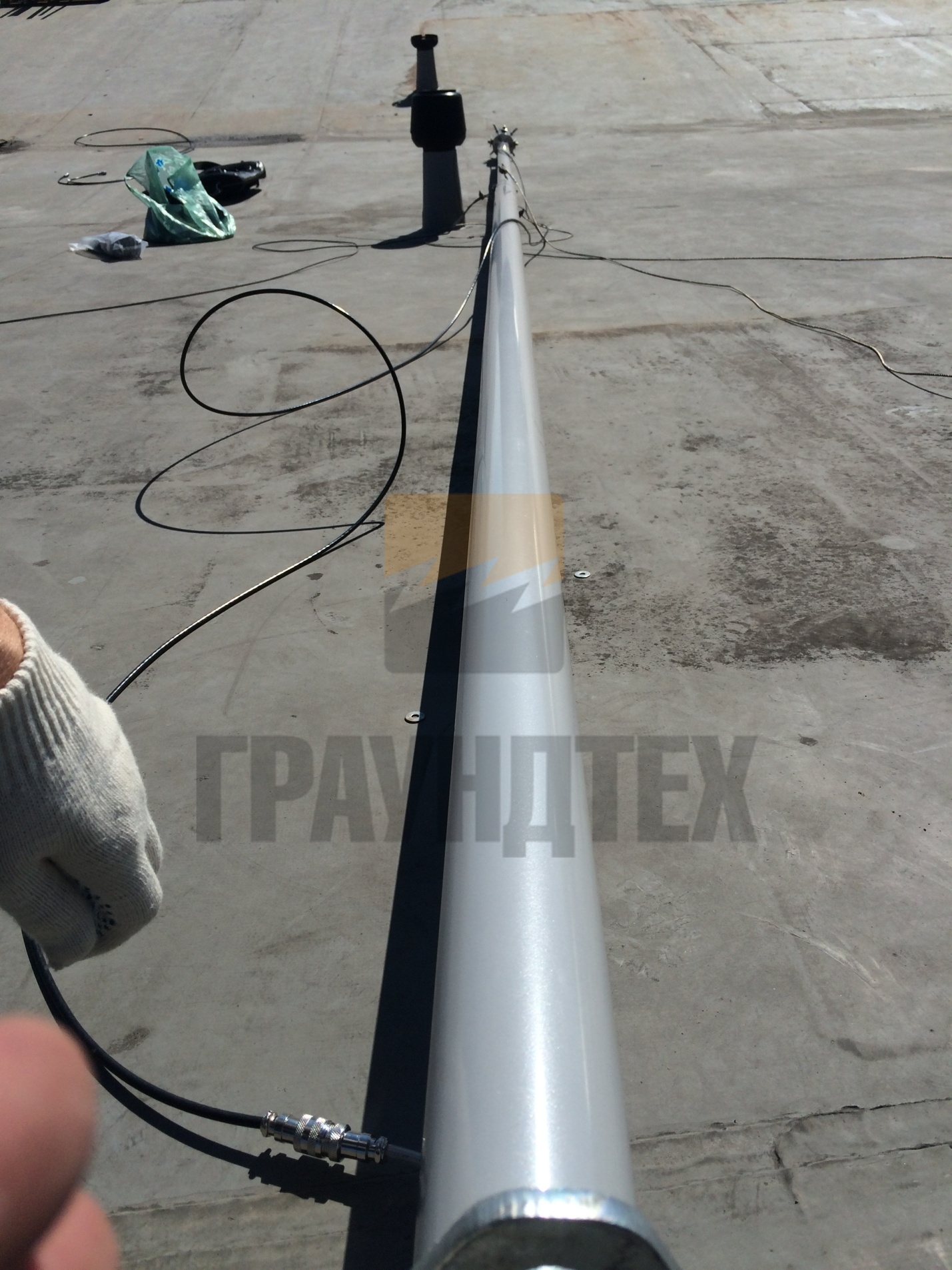

- демонтировать мачту;
- снять защитный колпачок в основании молниеприемника;
- подключить комплект для тестера;
- подключить и проверить тестером работоспособность молниеприемника.

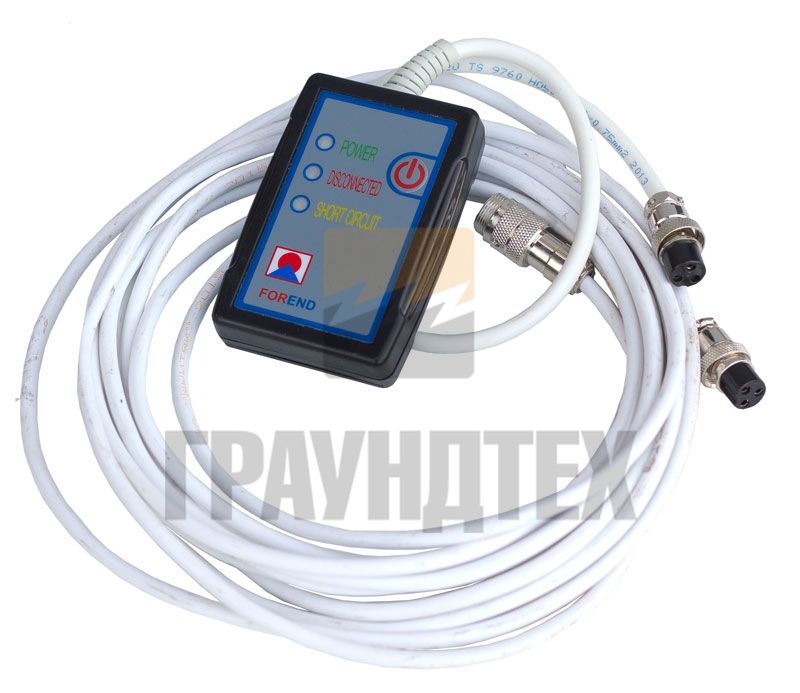

Рис.5– Комплект для подключения FOREND тестера
Инструкция для проверки тестером активного молниеприемника FOREND:
- подключить к молниеприемнику тестер (через проводник или напрямую)

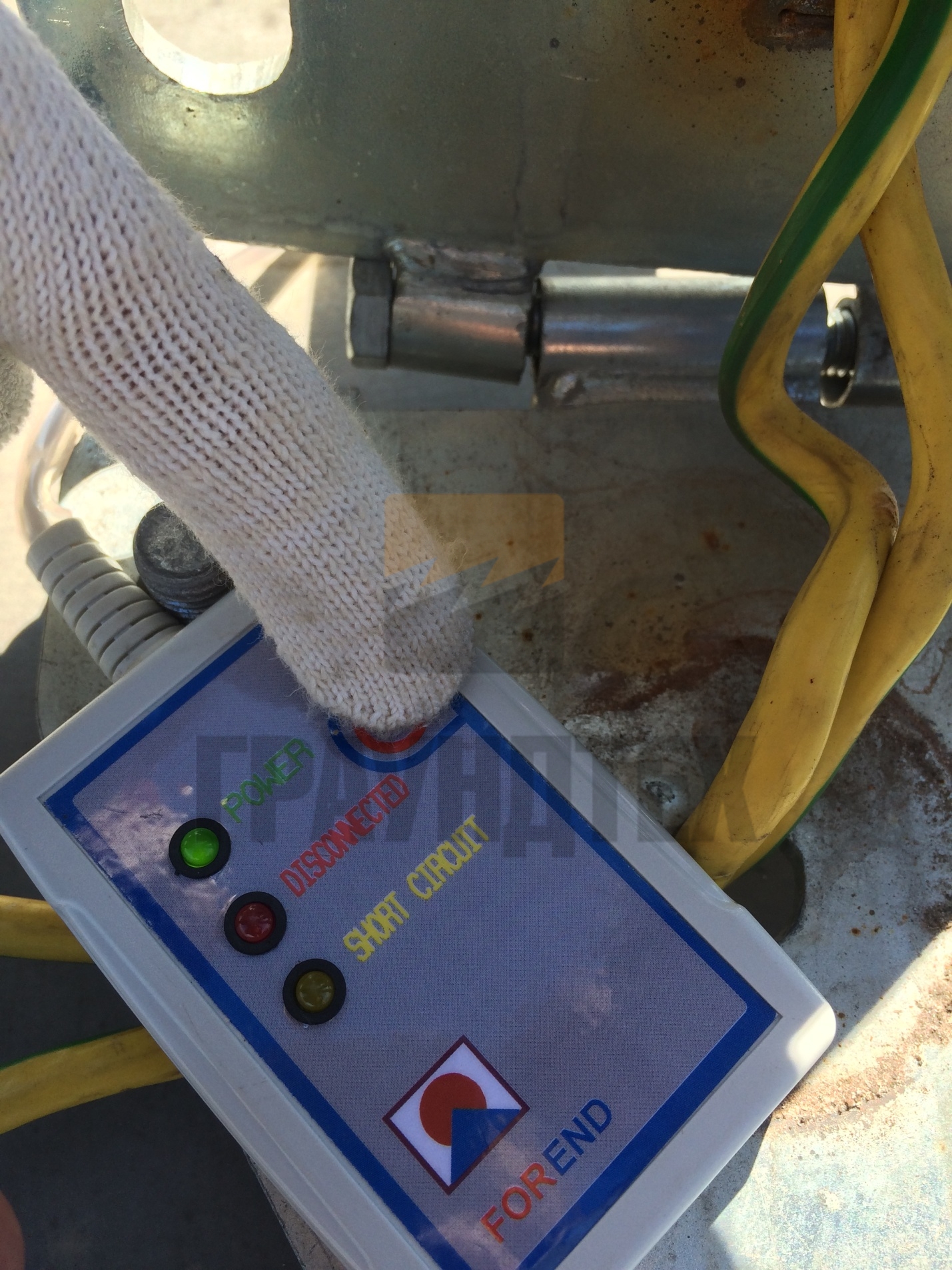

- нажать кнопку "POWER"
Проверка и результаты испытаний молниеприемника FOREND заносятся в специальный журнал.
